2X系列旋片式真空泵
 2X系列旋片式真空泵是一种结构较为完善的真空泵，它可以在环境温度5-40℃、入口压强小于1330Pa的条件下工作。2X系列旋片式真空泵具有广泛的使用范围，它可以单独使用、也可以作为增压泵（罗茨泵）、扩散泵、分子泵等泵种的前级泵。目前这种泵已普遍应用于真空冶炼、真空焊接、真空浇铸、真空喷涂、真空干燥、真空动力试验以及化工制药、电真空器件制造等在本型泵所能达到的真空范围内的各种真空处理。
结构特征：
一、2X系列旋片式真空泵是双级结构的旋片真空泵，入口压强高时、两级可以同时把气体排出泵腔 ，入口压强低、气体由进气进入泵腔，压缩后通过向气道进入低级口再次压缩后从排气阀排出，因而可以获得较高的极限真空。
二、规格为2X-8、2X-15、2X-30A、2X-70A的双级旋片真空泵装有气镇阀，在抽除含有少量水蒸气时、可打开气镇阀掺入大气，然后与吸入气体一起排出，可以避免水蒸气在泵内压缩凝结混入泵油中而造成泵油质量下降，影响泵的性能。
三、2X系列旋片式真空泵泵结构紧凑，体积小、重量轻、功耗少；经改进后泵的抽速、极限真空、噪声等主要技术性能指标都有明显提高，成为最为广泛使用的泵种之一。
产品规格和性能指标
规格(行)
性能(列) |
2X-2A |
2X-4A |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
| 抽气速率L/S |
2 |
4 |
8 |
15 |
30 |
70 |
极限真空
(Pa) |
关气镇
开气镇 |
≤6*10-2 |
| - |
≤6*10-1 |
≤1.33 |
| 极限全压力(Pa) |
≤1 |
| 噪声LWdB(A) |
≤72 |
≤75 |
≤78 |
≤80 |
≤82 |
≤86 |
| 电动机功率 KW |
0.37 |
0.55 |
1.1 |
2.2 |
3.0 |
5.5 |
| 进气口径 mm |
25 |
40 |
40 |
65 |
80 |
| 温 升 ℃ |
≤40 |
抽气效率
% |
1.5Pa时
2Pa时 |
≥80
≥45 |

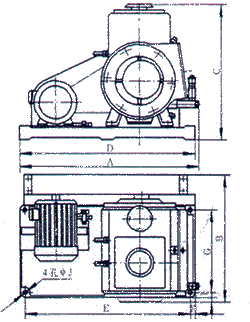

外形和安装尺寸
安装尺寸
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
| 2X-2A |
560 |
320 |
410 |
560 |
528 |
16 |
135 |
77.5 |
11 |
| 2X-4A |
560 |
340 |
410 |
560 |
528 |
16 |
135 |
77.5 |
11 |
| 2X-8 |
792 |
431 |
540 |
772 |
736 |
18 |
270 |
18 |
14 |
| 2X-15 |
792 |
431 |
540 |
772 |
736 |
18 |
364 |
18 |
14 |
| 2X-30A |
800 |
498 |
557 |
780 |
730 |
25 |
340 |
25 |
16 |
| 2X-70A |
928 |
650 |
692 |
908 |
848 |
30 |
470 |
30 |
20 |

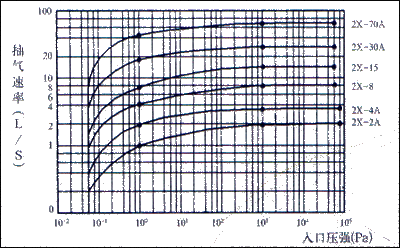

性能曲线
|
