单级旋片式真空泵
使用范围:
XD真空泵是一种新颖的结构较为完 善的单级旋片式真空泵，它可以在任意入口压强下工作。因此它较之一般旋片式真空泵具有更为广泛的使用范围，目前这种泵已普遍应用于各类食品的真空包装、橡胶和塑料工业的真空吸塑成型、印刷工业的纸张输送、各类铸件的真空浸渍防漏、真空夹具、真空干燥、真空过滤、真空动力试验以及医院手术室的真空吸引等在本型泵所能达到的真空范围内的各种真空处理。
结构特征：
一、在泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。
二、在泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止泵油返入被抽系统，同时保持了被抽容器的真宽度，因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。
三、本型泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。
四、泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型是一种结构紧凑，安装简便的设备。
五、结构设计合理，振动小，不用地脚螺栓即可工作。
产品规格和性能指标:
型号(行)
性能(列) |
XD-10 |
XD-20 |
XD-40 |
XD-63 |
XD-100 |
XD-160 |
XD-250 |
| 抽气速率 m2/h |
10 |
20 |
40 |
63 |
100 |
160 |
250 |
| 极限真空 (Pa) |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
2*102 |
| 电机功率 KW |
0.37 |
0.75 |
1.1 |
1.5 |
2.2 |
4 |
7.5 |
| 主机转速 rpm |
1450 |
2900 |
1450 |
1450 |
1450 |
1450 |
1450 |

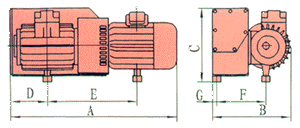

规格
名称 |
XD-10 |
XD-20 |
XD-40 |
XD-63 |
XD-100 |
XD-160 |
XD-250 |
| A |
405 |
405 |
610 |
625 |
735 |
805 |
915 |
| B |
235 |
235 |
312 |
312 |
410 |
448 |
516 |
| C |
210 |
210 |
278 |
278 |
295 |
330 |
425 |
| D |
60 |
60 |
135 |
135 |
180 |
185 |
195 |
| E |
210 |
210 |
310 |
325 |
358 |
330 |
288 |
| F |
130 |
130 |
190 |
190 |
260 |
285 |
340 |
| F |
130 |
130 |
190 |
190 |
260 |
285 |
340 |
| G |
25 |
25 |
20 |
20 |
25 |
25 |
25 |
性能曲线：
|
